我們平時工作種往往容易忽視一些最基礎的概念，什么是電路、支路、回路、網孔、節點？

電路是由電氣部件（ 通常稱為電路元件）按一定規律連接成電流流通的路徑， 如圖（a）所示的是一般家庭用電電氣線路圖， 它是由 電源、負載、 中間環節 3 部分組成的。

圖中所示的電源是交流電源， 電燈、電熱器等是負載， 其他如導線、開關、熔斷器、電度表等都稱為中間環節。分析電路或安裝電氣設備，通常用電路元件的符號繪成電路圖，如圖（b）所示。

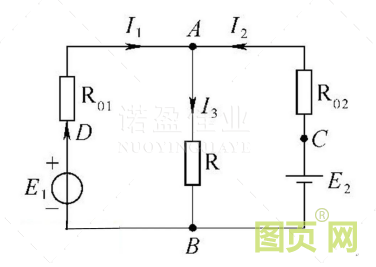

  電路中有許多支路，所謂支路，是電路中無分支的一段電路，一個支路中流過同一個電流，如圖所示的電路中有3條支路。

電路中有許多回路，所謂回路，就是電路中的閉合電路，如圖所示的電路有3個回路。

閉合電路內不含其他支路的回路，稱為網孔，如圖中的回路ABDA、ABCA稱為網孔。3條及 3條以上支路相交點，稱為節點，如圖中的A、B為節點。

現在都清楚了吧，那么接下來考考大家

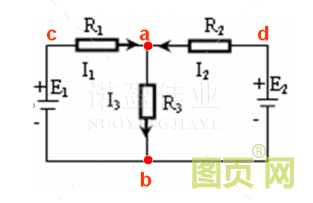

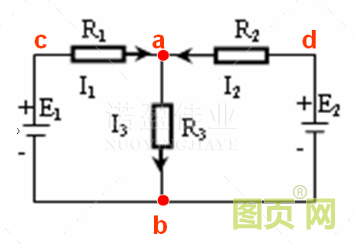

1、下面電路圖中有幾條支路？（提示：一個兩端元件稱為一條支路，也 可把電流相同的串聯元件合在一起視為一條支路。）

2、下面電路圖中有幾個結點？（提示：兩條或兩條以上支路的連接點是結點。）

3、下面電路圖中有幾條回路？（提示：由支路構成的閉合路徑稱為回路。)

4、下面電路圖中有幾個網孔？（提示：內部不另含支路的回路。)
