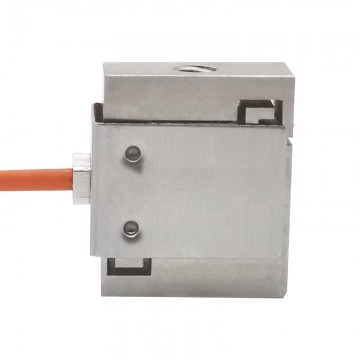

隆旅微型拉壓力傳感器 s型拉壓力傳

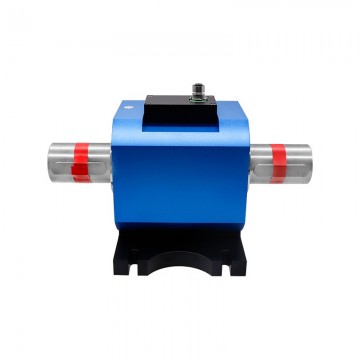

隆旅靜態扭矩傳感器小尺寸微量程扭

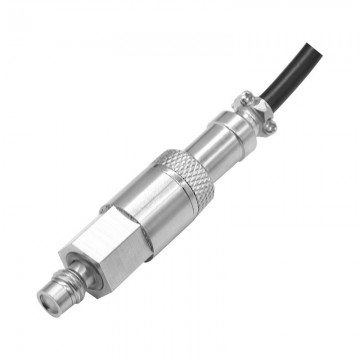

隆旅錐頭超高壓壓力變送器1000MPa的

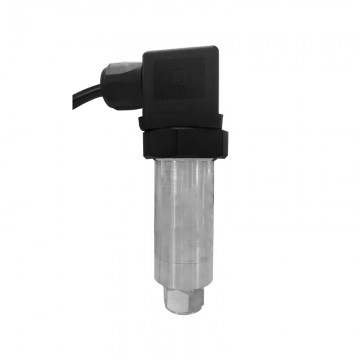

隆旅空調壓縮機壓力變送器 擴散硅壓
隆旅一體化溫度變送器 數顯溫度開關
- 型號：
- PTL902
- 量程：
- -0.1-4MPa
- 精度：
- 0.075%F·S

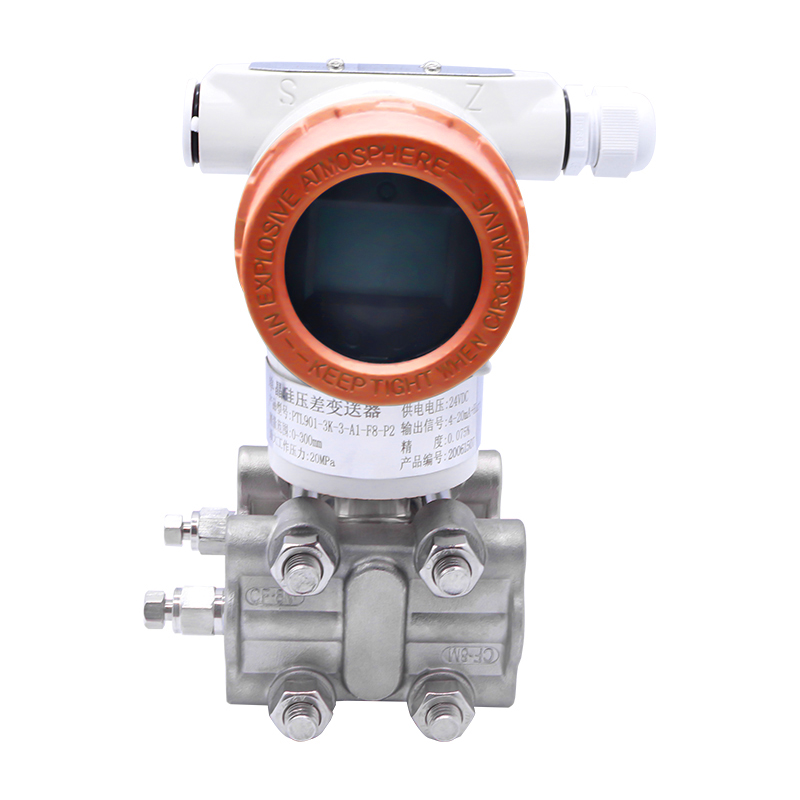

PTL902單晶硅差壓變送器
一、產品簡介及用途：
PTL902單晶硅壓力變送器采用0.075%高精度，穩定性好，用于測量液體、氣體或蒸汽的液位、密度、壓力，然后將其轉變成4-20mAHART電流信號輸出，也可與HART375或BST Modem相互通信，通過他們進行參數設定、過程控制。與傳統壓力變送器的區別在于它使用的是納米單晶硅作為傳感器材料。備有5位帶背光LCD數字顯示器；多種顯示功能（pa，kpa，Mpa，%，psi）內置三按鍵快捷操作就地調整功能；備有各種抗腐蝕材料；全面自診斷功能。為量程（0~6kpa）量程比：3：1，中量程量程比：4:1，大量程比：4:1。智能靜壓補償和溫度補償，保護變送器不受溫度、靜壓與過壓的影響，將現場的綜合測量誤差控制到最小，可進行高準確度測量正負零點遷移，無需進行線性度調整。

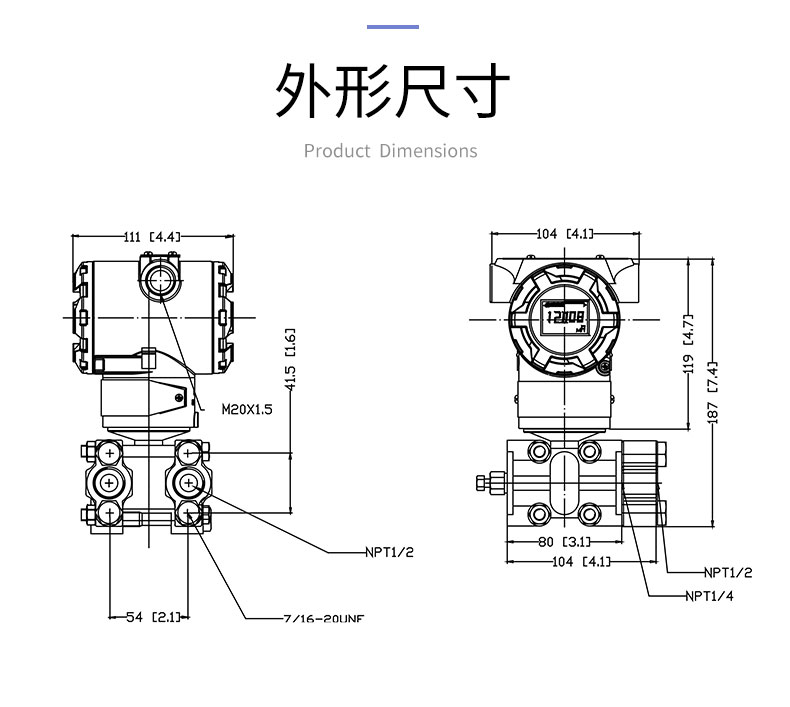

二、產品結構與外形尺寸：
三、產品規格選型
主要技術參數
| 輸出信號 | DC4~20mA+HART協議 |
| 容許負載電阻 | 0~600Ω（DC24V時）注：與手持通信器進行通訊時，需要標準（250Ω）的負載電阻 |
| 電源 | 一般用途：DC10.5~45V；本安防爆：DC10.5~26V |
| 通信線路條件 | 線路長度：最長2km（0.75~1.25mm2控制儀表用電纜，超過1km時使用雙絞電纜） 負載電阻：250~600Ω（DC24V，包含電纜電阻） 負載電容：0.55mF以下 負載電感：3.3mH以下 動力線的間隔：15cm以上（請避免平行配線） |
| 飽和電流 | 上限20.8mA；下限3.8mA |
| 報警電流 | 上限22.8mA；下限3.6mA (模式可設置) |
| 調整功能 | 零點、滿量程點可從通過外殼頂部三按鍵進行帶就地調整或者可利用組態軟件進行 遠程調整 |
| 輸出方式 | 線性輸出；平方根輸出（可通過組態軟件進行遠程調整） |
| 環境溫度 | -40~+85℃（充灌氟油時：-10~+60℃）) |
| 貯存溫度 | -40~+90℃ |
| 耐候性 | DIN40040GPC |
| EMC適用標準 | EN1326-1：2006 |
| 平方根輸出精度 | 輸出：≥50% 精度：同參考精度；輸出：50%~下降點 精度：參考精度 ×50/平方根 輸出(%) |
| 電源影響 | ±0.005%/1V |
| 安裝位置影響 | 與膜片面平行方向的安裝位置變化不會造成零漂影響，若安裝位置與膜片面超過 90°的變化， 在0.4KPa范圍內的零漂可通過調零校準 |
| 響應時間 | 90ms |
| 阻尼 | 時間常數可在0~99.9秒內調整 |
| 濾波常數 | 可在0~160uA內調整 |
| 自穩系數 | 可在0~2%內調整 |
