12V/24V轉0-100V/0-200V/0-350V電源
- 9-18V：
- 100-250V輸出
- 18-36V：
- 50-250V
- 5-8V：
- 40-150V
產品型號選擇指南
GRB XX XXXD-XXmA-U1
XX 輸入電源
XXX 輸出電源
XXmA 輸出最大電流
U1 控制信號0－5V
|
產品型號 |
輸入電壓 （VDC） |
輸出電壓 （VDC） |
輸出最大電流 （mA） |
效率 （%） |
|
|
標稱值 |
輸入范圍 |
||||
|
12 .0 |
9.0~18.0 |
0-100V |
40 |
76 |
|
|
GRB12250D-20mA-U1 |
12 .0 |
9.0~18.0 |
0-250 |
20 |
78 |
|
GRB12350D-10mA-U1 |
12 .0 |
9.0~18.0 |
0-350 |
10 |
76 |
|
GRB24100D-40mA-U1 |
24 .0 |
18.0~36.0 |
0-100 |
40 |
78 |
|
GRB24200D-20mA-U1 |
24 .0 |
18.0~36.0 |
0-200 |
20 |
79 |
|
GRB24300D-10mA-U1 |
24 .0 |
18.0~36.0 |
0-300 |
10 |
81 |
只是個別產品型號舉例，有特殊要求請電聯
產品舉例說明：
型號：GRB12100D-40mA-U1，輸出端C4電容可選 47UF/200V的電解電容。
輸入電壓Vin：9~18VDC；輸出電壓Vout：0-100VDC；輸出最大電流：40mA
控制電壓：0-5V

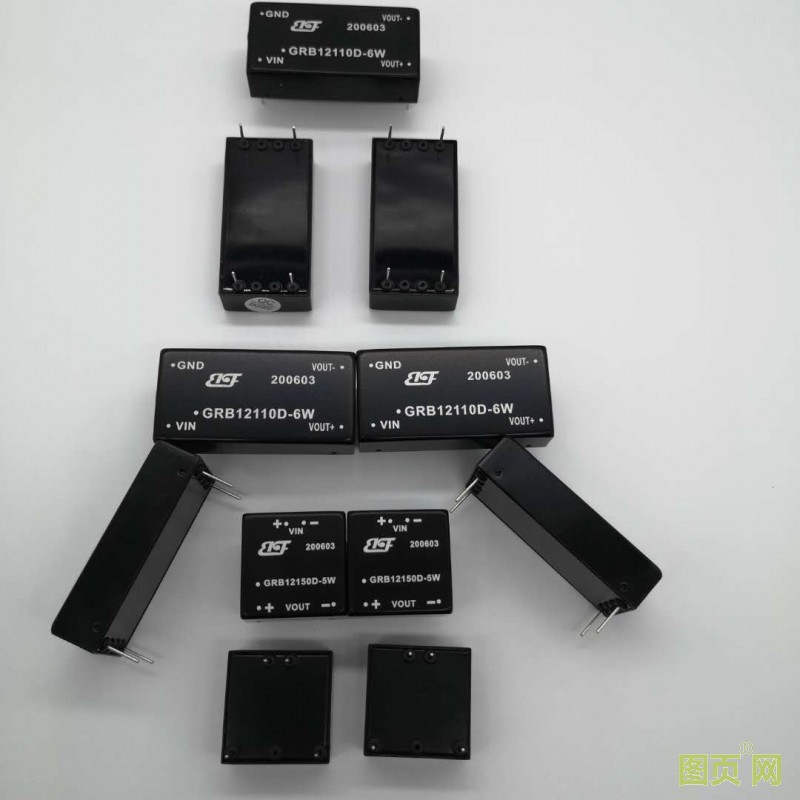

GRB非隔離系列寬電壓輸入高電壓輸出 電壓控制型
產品特點
● 效率高達75%以上
● 1*2英寸標準封裝
● 單電壓輸出
● 價格低
● 電壓控制輸出,輸出電壓隨控制電壓的變化而線性變壓
● 工作溫度: -40℃~+75℃
● 阻燃封裝，滿足UL94-V0 要求
● 溫度特性好
● 可直接焊在PCB 上
產品應用
GRB 系列模塊電源是一種DC-DC升壓變換器。該模塊電源的輸入電壓分為：4.5~9V、9~18V、及18~36VDC標準（2：1）寬輸入電壓范圍(寬電壓輸入模塊電源是指輸入電壓可以允許在很寬的范圍內變化)。輸出最高電壓：50V、100VDC、110VDC、150VDC、200VDC、250VDC、300VDC、350VDC、500、1000V等，具有功率密度大，輸出功率高，應用范圍廣等優點。
