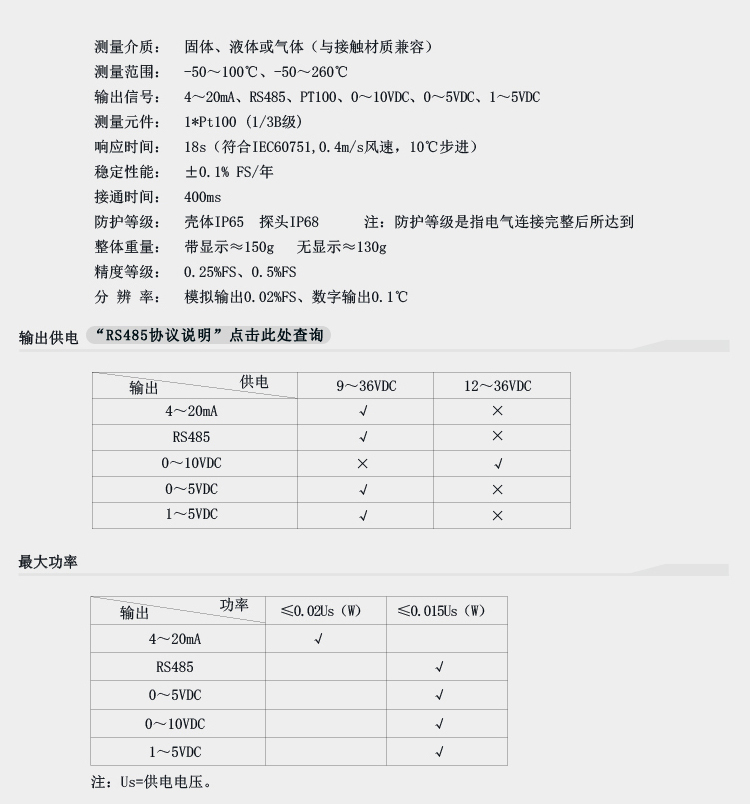

量程：：

-50~260℃

輸出：：

4～20mA、RS485、0～10VDC、0～5VDC、1～5VDC

精度：：

0.25%FS、0.5%FS

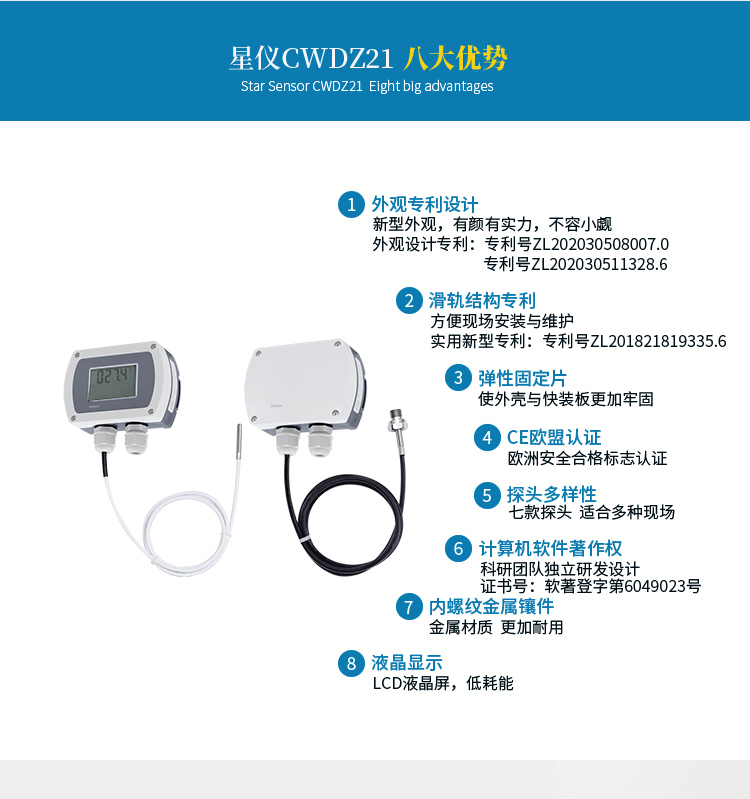

星儀CWDZ21 分體型溫度變送器 電流485電壓PT100 抗干擾溫度傳感器 精度高

CWDZ21分體型溫度變送器

CWDZ21系列溫度變送器產品采用PT100（1/3B級）作為信號測量元件，并經過計算機自動測試，用激光調阻工藝進行了寬溫度范圍的零點和靈敏度溫度補償。放大電路將傳感器信號轉換為標準輸出信號，充分發揮了傳感器的技術優勢，使CWDZ21系列溫度變送器具有優異的性能。它抗干擾、過載、溫度漂移小、穩定性高，具有很高的測量精度，是工業自動化領域理想的溫度測量儀表。

a) 寬電壓供電、非線性修正、精度高

b) 體積小、重量輕、安裝方便

c) 防雷擊、截頻干擾設計、抗干擾能力強

d) 反向保護、限流保護
